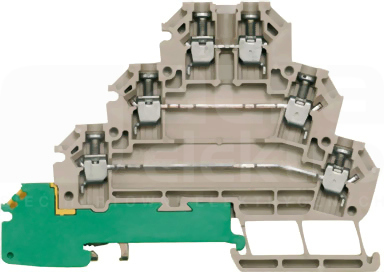

Terminal złącza silnika łączy charakterystykę mocy większej sieci z szerokością mniejszej sieci. Wynikiem jest maksymalny prąd nominalny przy jednocześnie minimalnej wielkości. Zmniejsza to pracochłonność zakupów, logistyki oraz konstrukcji
Dane techniczne
Długość
88 mm
Głębokość
63 mm
Liczba poziomów
4
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 4 mm2
Prąd znamionowy In
24 A
Szerokość
6.2 mm
Szerokość / rozmiar rastra
6.2 mm
Wysokość
88 mm
Wysokość przy najniższym sposobie montażu
63 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Z boku / boczny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94

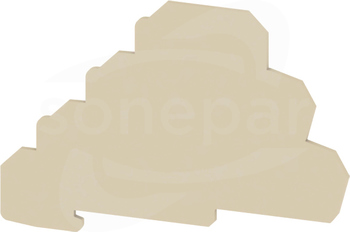

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
62.5 mm
Szerokość
12 mm
Szerokość / rozmiar rastra
12 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
62.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
