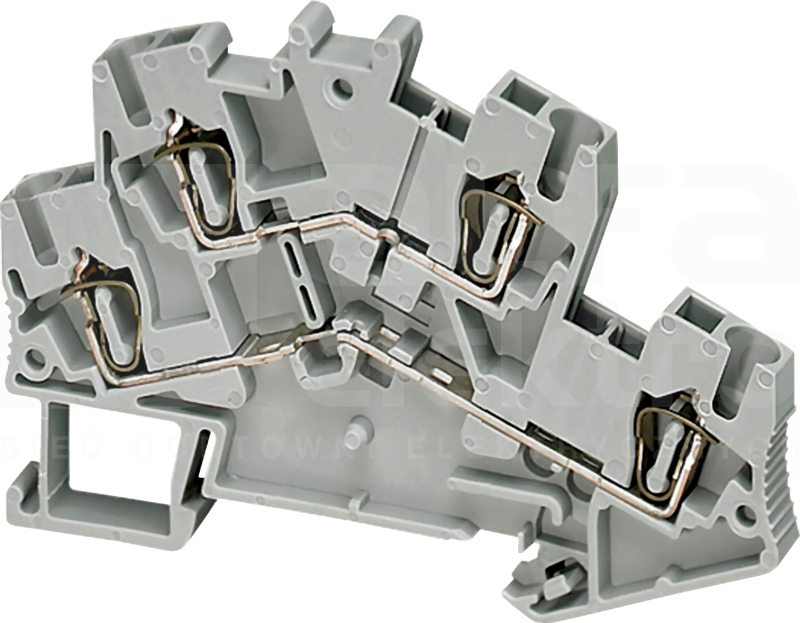

Linergy TR is terminal block for Linergy. It belongs to linergy passthrough terminal block with 2.5 mm² nominal cross section. The rated operational voltage is 600V conforming to CSA, 300V conforming to cURus and 500V conforming to EN/IEC 60947-7-1. The rated current is 22A conforming to EN/IEC 60947-7-1 and 20A conforming to CSA and cURus. It has grey surface treatment. Mounting by clip-on and top connection by double-level 1x1 screw terminals. It could be connection and disconnection by screwdriver. It is compatible with spacial enclosures for Prisma G, Prisma P, Pragma, Prisma PH, Prisma Pack, Spacial, Kaedra, TeSys. Sold in lots of 50 units. Ambient air temperature for operation is from -40 to 130 °C conforming to IEC 60216-1 and VDE 0304-T21. Multi standards certified (ATEX, CSA, cURus, DNV, GL, LR, VDE, IEC-Ex, EAC). It is compliant with Green Premium (RoHS/REACH)
Dane techniczne
Długość
78 mm
Głębokość
78 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 2.5 mm²
Prąd znamionowy In
22 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
55 mm
Wysokość przy najniższym sposobie montażu
55 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy
Do instalacji
Aluminium/miedź
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...

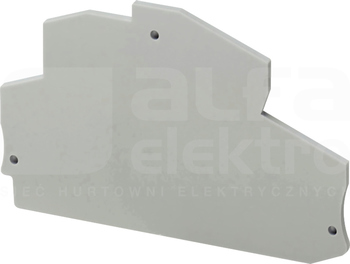

Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Marking accessory for Linergy TR products. It is 5 mm clip in marking strip for NSYTRV terminals blocks. It is made of 10 consecutive number from 1 to 10 printed horizontally. It is compatible with all 2.5 mm² and 5.2 mm width terminal blocks. It is also compatible with 10 mm² terminal blocks with...
Przypinany pasek oznaczeń, 5mm, 100 szt. gama produktów: Linergy - Typ produktu lub komponentu : pasek oznacznika - skrócona nazwa urządzenia: TRA - Kategoria akcesoriów / części oddzielnych: Wyposażenie do oznakowania - Zgodność produktu: listwa zaciskowa - Rozmiar: 5 mm
Marking accessory for Linergy TR products. It is 5 mm clip in marking strip for NSYTRV terminals blocks. It is made of 10 consecutive number from 1 to 11 printed horizontally. It is compatible with all 2.5 mm² and 5.2 mm width terminal blocks. It is also compatible with 10 mm² terminal blocks with...
Linergy marking card for terminal block. It is compatible with terminal block. It has white surface treatment. It provides 6 strips, 5mm, Unprinted and 72 characters. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 2 ways for 2.5mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)
