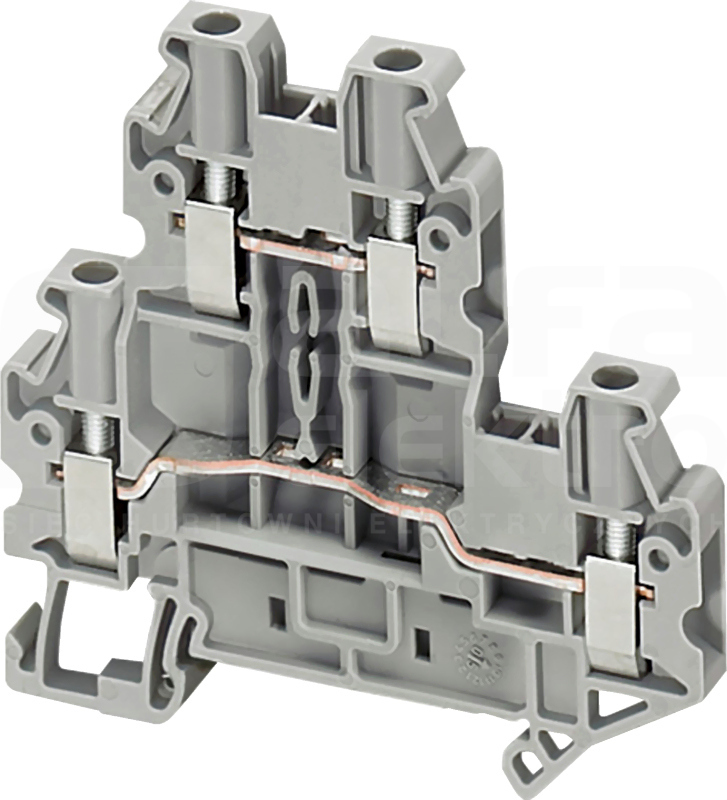

Linergy TR to blok zaciskowy dla Linergy. Należy on do bloku zacisków przelotowych Linergy o przekroju nominalnym 2.5 mm². Znamionowe napięcie robocze wynosi 600 V zgodnie z normą CSA/UL i 500 V zgodnie z normą EN/IEC 60947-7-1. Prąd znamionowy wynosi 24A zgodnie z normą EN/IEC 60947-7-1 i 20A zgodnie z normą CSA/UL. Posiada szarą obróbkę powierzchni. Montaż za pomocą zacisków i bocznego połączenia przy użyciu jednopoziomowych zacisków śrubowych 1x1 Może to być podłączenie i odłączenie za pomocą śrubokręta. Jest kompatybilny z obudowami PrismaSeT G, PrismaSeT P, PrismaSeT HD, PrismaSeT Pack 250, PanelSeT, Mureva Enclosure, PrismaSeT XS, Tesys. Sprzedany po 50 w opakowaniu. Temperatura powietrza otoczenia dla pracy wynosi od -40 do 130 °C zgodnie z IEC 60216-1 i VDE 0304-T21. Certyfikowanych w wielu standardach (UL, CSA, VDE, GL, ·)
Dane techniczne
Długość
69.9 mm
Głębokość
69.9 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.2 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 4 mm²
Prąd znamionowy In
24 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
65 mm
Wysokość przy najniższym sposobie montażu
65 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Symetryczna szyna DIN L=2000mm 7,5x 35mm. zastosowanie urządzenia: wielozadaniowy - gama produktów: Spacial - Typ produktu lub komponentu : szyna - skrócona nazwa urządzenia: TR - Kategoria akcesoriów / części oddzielnych: wyposażenie montażowe - rodzaj szyny: symetryczna DIN - ilość sztuk...
Akcesoria do listew zaciskowych do produktów Linergy TR. Jest to zacisk ograniczający o szerokości 5,2 mm do szyn DIN 35 mm. Charakteryzuje się NSYTRABF5 paskami
Dane techniczne
Długość
48.5 mm
Głębokość
48.5 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość przy najniższym sposobie montażu
35 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Ogranicznik końcowy Linergy NSYTR dla bloku zaciskowego. Jest kompatybilny z zaciskami śrubowymi TRV, TRH IDC, wciskanymi TRP i blokiem zacisków sprężynowych TRR. Posiada szarą obróbkę powierzchni. Montaż za pomocą śrub. Sprzedany po 50 w opakowaniu
Dane techniczne
Długość
48.6 mm
Głębokość
50.5 mm
Szerokość
9.5 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość przy najniższym sposobie montażu
32.8 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Marking accessory for Linergy TR products. It is 5 mm clip in marking strip for NSYTRV terminals blocks. It is made of 10 consecutive number from 1 to 10 printed horizontally. It is compatible with all 2.5 mm² and 5.2 mm width terminal blocks. It is also compatible with 10 mm² terminal blocks with...
Przypinany pasek oznaczeń, 5mm, 100 szt. gama produktów: Linergy - Typ produktu lub komponentu : pasek oznacznika - skrócona nazwa urządzenia: TRA - Kategoria akcesoriów / części oddzielnych: Wyposażenie do oznakowania - Zgodność produktu: listwa zaciskowa - Rozmiar: 5 mm
Marking accessory for Linergy TR products. It is 5 mm clip in marking strip for NSYTRV terminals blocks. It is made of 10 consecutive number from 1 to 11 printed horizontally. It is compatible with all 2.5 mm² and 5.2 mm width terminal blocks. It is also compatible with 10 mm² terminal blocks with...
Linergy marking card for terminal block. It is compatible with terminal block. It has white surface treatment. It provides 6 strips, 5mm, Unprinted and 72 characters. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 10 ways for 2.5mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 2 ways for 2.5mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 50 units. It is compliant with Green Premium (RoHS/REACH)

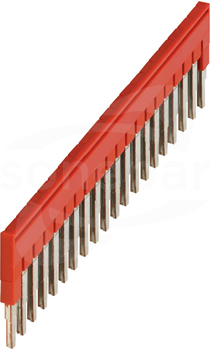

Linergy NSYTR plug-in bridge for terminal block. It has red surface treatment. It provides 20 ways for 2.5mm² terminals. It is compatible with TRV screw terminal, TRH IDC, TRP push-in and TRR spring terminal block. Sold in lots of 10 units. It is compliant with Green Premium (RoHS/REACH)
Linergy NSYTR marker holder for TRA label holder. It is compatible with TRA label holder. Sold in lots of 100 units. It is compliant with Green Premium (RoHS/REACH)

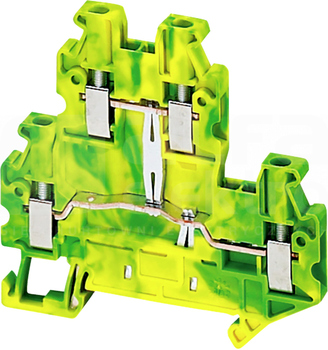

Zacisk śrubowy uziemienie ochronne. gama produktów: Linergy - Typ produktu lub komponentu : blok zacisków - skrócona nazwa urządzenia: TRV - rodzaj złączki: uziemienie ochronne - sposób montażu: zatrzaskowy - przekrój znamionowy: 2.5 mm² - długość: 69.9 mm - ilość sztuk w zestawie: zestaw...
Dane techniczne
Długość
69.9 mm
Głębokość
69.9 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 4 mm²
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
65 mm
Wysokość przy najniższym sposobie montażu
65 mm
Zakres temperatur pracy
-40 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Zielono-żółty
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Funkcja PEN
Nie
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
