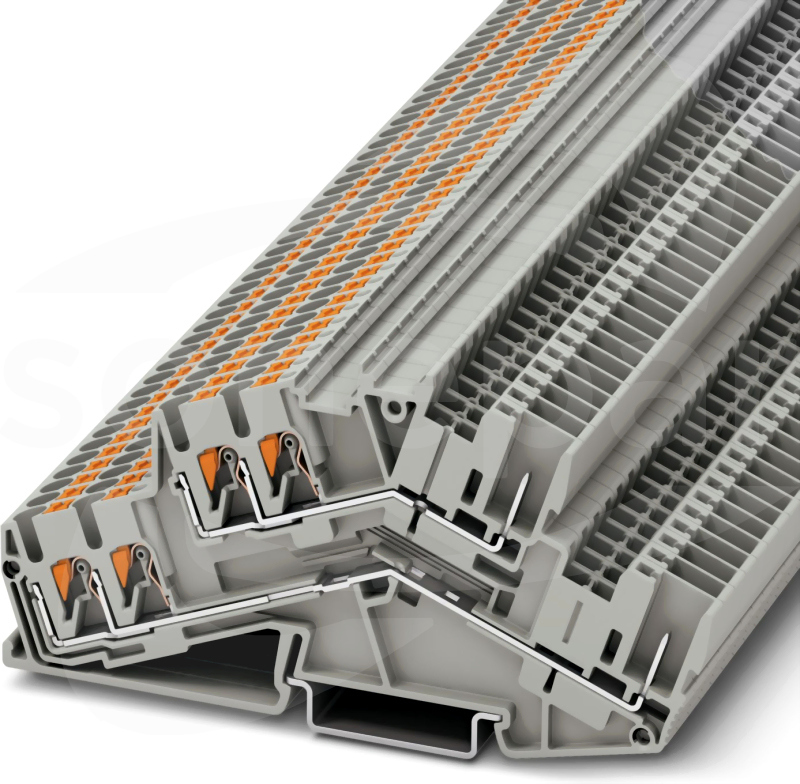

Złączka dwupoziomowa, Suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia. Prąd i napięcie określa zastosowany wtyk., napięcie znamionowe: 500 V, prąd znamionowy: 18 A, ilość przyłączy: 6, rodzaj przyłącza: Przyłącze wtykowe / Push-in, 1. i 2-poziomowe, Przekrój znamionowy: 2,5 mm², przekrój: 0,14 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary
Dane techniczne
Długość
111.8 mm
Głębokość
45.8 mm
Liczba poziomów
2
Liczba zacisków na poziom
3
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 2.5 mm2
Prąd znamionowy In
18 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
111.8 mm
Wysokość przy najniższym sposobie montażu
45.8 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Nie

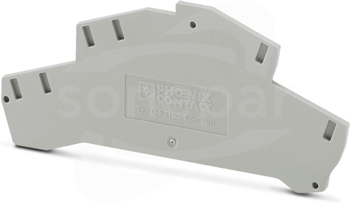

Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
