ST 2,5 PE/L/N Złącze sprężynowePHOENIX CONTACT

files/fotob/1832880.jpg.

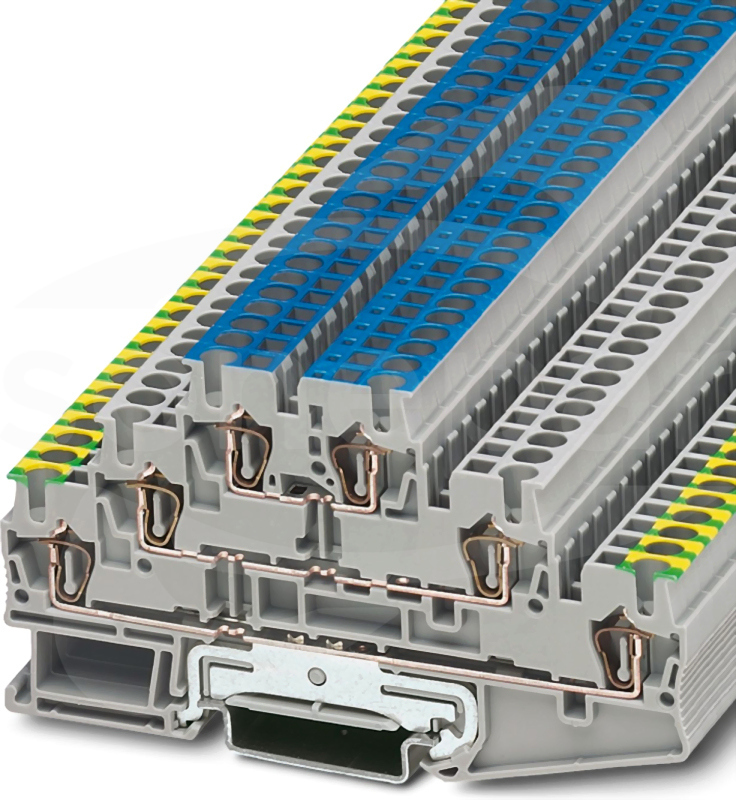

ST 2,5 PE/L/N Złącze sprężynowe
Porównaj
ST 2,5 PE/L/N Złącze sprężynowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3036084
Kod EAN:
4017918876579
Symbol Sonepar:
P00347268
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Dostępny

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączki wielopoziomowe, napięcie znamionowe: 500 V, prąd znamionowy: 22 A, ilość przyłączy: 6, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 2,5 mm², 1., 2. i 3. poziom, przekrój: 0,08 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
99.5 mm
Głębokość
58 mm
Liczba poziomów
3
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.08 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.08 - 2.5 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.08 - 2.5 mm2
Prąd znamionowy In
22 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
99.5 mm
Wysokość przy najniższym sposobie montażu
58 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Pozycja połączenia
Z góry / u góry
Rodzaj połączenia elektrycznego 2
Zacisk klamrowy
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Funkcja PEN
Nie

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

CEC 2,5 Zaślepka

Opis produktu

Pokrywa na otwór kabla, 10-biegunowy, do złączy sprężynowych (ST) i złączy rzędowych z technologią Push-in (PT) o szerokości: 5,2 mm

Dane techniczne

Długość
5.3 mm
Rozstaw (rozmiar rastra)
5.15 mm
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.15 mm
Wysokość
5.3 mm
Wysokość przy najniższym sposobie montażu
8 mm
Zakres temperatur pracy
-40 - 100 °C
Kierunek kodowania
Poziomy i pionowy
Nadruk
Brak
Kolor
Żółty
Bezhalogenowe
Nie
Wewnętrzne piętra zmostkowane
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Wymagana płytka zamykająca
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3062757
CEC 2,5 Zaślepka
Szybki podgląd: Opis i parametry
więcej

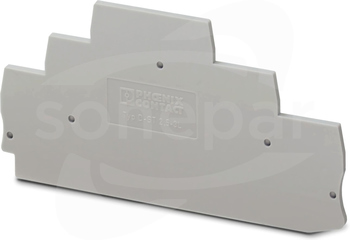

D-ST 2,5-3L Pokrywa złącza

Opis produktu

Płytka końcowa, głębokość: 50,3 mm, szerokość: 2,2 mm, wysokość: 99,5 mm, kolor: szary

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3036660
D-ST 2,5-3L Pokrywa złącza
Szybki podgląd: Opis i parametry
więcej
DP PS-5 Płytka dystansowa

Opis produktu

Płytka dystansowa, głębokość: 29 mm, szerokość: 5,2 mm, wysokość: 22,4 mm, liczba biegunów: 1, kolor: czerwone

Dane techniczne

Grubość
5.15 mm
Ścianka końcowa
Nie
Przegroda
Nie
Kolor
Czerwony
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3036725
DP PS-5 Płytka dystansowa
Szybki podgląd: Opis i parametry
więcej
E/AL-NS35 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: srebrny

Dane techniczne

Długość
59 mm
Głębokość
44 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
59 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201662
E/AL-NS35 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
FBS 10-5 BU niebieski Mostek 10-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 10, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
10
Napięcie znamionowe
10 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036916
FBS 10-5 BU niebieski Mostek 10-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 10-5 Mostek 10-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 10, długość: 23 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
10
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030213
FBS 10-5 Mostek 10-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-5 BU niebieski Mostek 2-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 2, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
300 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036877
FBS 2-5 BU niebieski Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 2-5 Mostek 2-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 2, długość: 23 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030161
FBS 2-5 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 20-5 BU niebieski Mostek 20-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 20, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
20
Napięcie znamionowe
500 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036929
FBS 20-5 BU niebieski Mostek 20-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 20-5 Mostek 20-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 20, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
20
Napięcie znamionowe
500 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030226
FBS 20-5 Mostek 20-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 3-5 BU niebieski Mostek 3-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 3, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
3
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036880
FBS 3-5 BU niebieski Mostek 3-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 3-5 Mostek 3-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 3, długość: 23 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
3
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030174
FBS 3-5 Mostek 3-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 4-5 BU niebieski Mostek 4-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 4, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
4
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036893
FBS 4-5 BU niebieski Mostek 4-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 4-5 Mostek 4-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 4, długość: 23 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
4
Napięcie znamionowe
500 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030187
FBS 4-5 Mostek 4-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 5-5 BU niebieski Mostek 5-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 5, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
5
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3036903
FBS 5-5 BU niebieski Mostek 5-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 5-5 Mostek 5-bieg.

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 5, długość: 23 mm, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
5
Napięcie znamionowe
800 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3030190
FBS 5-5 Mostek 5-bieg.
Szybki podgląd: Opis i parametry
więcej
FBS 50-5 BU niebieski Mostek wtykowy

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 50, kolor: niebieski

Dane techniczne

Liczba mostkowanych złączek
50
Napięcie znamionowe
400 V
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Niebieski
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3032114
FBS 50-5 BU niebieski Mostek wtykowy
Szybki podgląd: Opis i parametry
więcej

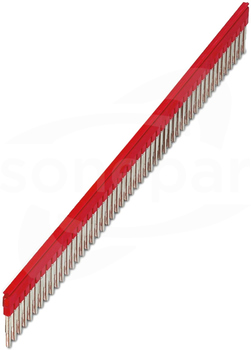

FBS 50-5 czerwony Mostek wtykowy

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 50, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
50
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3038930
FBS 50-5 czerwony Mostek wtykowy
Szybki podgląd: Opis i parametry
więcej
FBSR 10-5 Mostek wtykowy

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 10, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
10
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033710
FBSR 10-5 Mostek wtykowy
Szybki podgląd: Opis i parametry
więcej
FBSR 2-5 Mostek wtykowy

Opis produktu

Mostek, raster: 5,2 mm, liczba biegunów: 2, kolor: czerwone

Dane techniczne

Liczba mostkowanych złączek
2
Prąd znamionowy In
17.5 A
Rozstaw (rozmiar rastra)
5.2 mm
Kolor
Czerwony
Sposób montażu
Na wtyk
Model
Inne
Z izolacją
Tak
Z ochroną przed dotykiem
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Porównaj
3033702
FBSR 2-5 Mostek wtykowy
Szybki podgląd: Opis i parametry
więcej
ZNAJDŹ ODDZIAŁ

61 oddziałów



eHANDEL

Zamówienia online

PRZEMYSŁ

Oferta dla przemysłu

FOTOWOLTAIKA

Prąd ze słońca

SZKOLENIA

Techniczne i asortymentowe

Kontakt z hurtowniami



Sonepar Polska Sp. z o.o.

ul. Obr. Westerplatte 81, 40-335 Katowice

KRS: 0000056882, REGON: 270117632,

NIP: 634-013-56-76
Kapital zakladowy 30 000 000 PLN
BDO: 000003064

Konto
Schowek
Tu możesz przechowywać produkty do momentu zakupu. Twoje produkty pozostaną w schowku nawet po wylogowaniu.
Ustawienia

Szanujemy Twoją prywatność. Możesz zmienić ustawienia cookies lub zaakceptować je wszystkie. W dowolnym momencie możesz dokonać zmiany swoich ustawień.

Niezbędne pliki cookies służą do prawidłowego funkcjonowania strony internetowej i umożliwiają Ci komfortowe korzystanie z oferowanych przez nas usług.

Pliki cookies odpowiadają na podejmowane przez Ciebie działania w celu m.in. dostosowania Twoich ustawień preferencji prywatności, logowania czy wypełniania formularzy. Dzięki plikom cookies strona, z której korzystasz, może działać bez zakłóceń.

Więcej

Tego typu pliki cookies umożliwiają stronie internetowej zapamiętanie wprowadzonych przez Ciebie ustawień oraz personalizację określonych funkcjonalności czy prezentowanych treści.

Dzięki tym plikom cookies możemy zapewnić Ci większy komfort korzystania z funkcjonalności naszej strony poprzez dopasowanie jej do Twoich indywidualnych preferencji. Wyrażenie zgody na funkcjonalne i personalizacyjne pliki cookies gwarantuje dostępność większej ilości funkcji na stronie.

Więcej

Analityczne pliki cookies pomagają nam rozwijać się i dostosowywać do Twoich potrzeb.

Cookies analityczne pozwalają na uzyskanie informacji w zakresie wykorzystywania witryny internetowej, miejsca oraz częstotliwości, z jaką odwiedzane są nasze serwisy www. Dane pozwalają nam na ocenę naszych serwisów internetowych pod względem ich popularności wśród użytkowników. Zgromadzone informacje są przetwarzane w formie zanonimizowanej. Wyrażenie zgody na analityczne pliki cookies gwarantuje dostępność wszystkich funkcjonalności.

Więcej

Dzięki reklamowym plikom cookies prezentujemy Ci najciekawsze informacje i aktualności na stronach naszych partnerów.

Promocyjne pliki cookies służą do prezentowania Ci naszych komunikatów na podstawie analizy Twoich upodobań oraz Twoich zwyczajów dotyczących przeglądanej witryny internetowej. Treści promocyjne mogą pojawić się na stronach podmiotów trzecich lub firm będących naszymi partnerami oraz innych dostawców usług. Firmy te działają w charakterze pośredników prezentujących nasze treści w postaci wiadomości, ofert, komunikatów mediów społecznościowych.

Więcej
Zapisz niezbędne Zezwól na wszystkie
Akademia Sonepar
