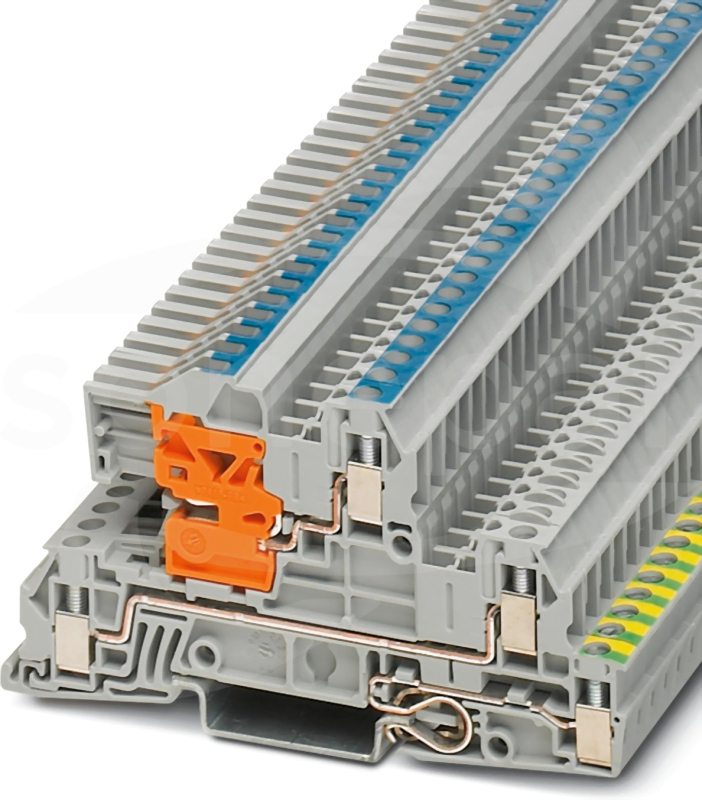

Złącze instalacyjne do przewodów ochronnych, Wskazówka montażowa: Chcąc pewnie zamocować zbiorczą szynę N na końcu i na początku każdej listwy złączowej należy umieścić bloki wsporcze, przy dłuższych listwach bloki należy ustawiać co 20 cm., napięcie znamionowe: 400 V, prąd znamionowy: 24 A, Przyłącze śrubowe, 1., 2. i 3. poziom, Przekrój znamionowy: 2,5 mm², przekrój: 0,2 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary
Dane techniczne
Długość
93.5 mm
Głębokość
51.15 mm
Liczba potencjałów
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 2.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 4 mm²
Prąd znamionowy In
24 A
Szerokość
5.15 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
93.5 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Uchwyt wspornika, Mocowanie szyn zbiorczych, ustawiać co 20 cm, raster: 200 mm, głębokość: 51,2 mm, szerokość: 2,2 mm, wysokość: 93,5 mm, liczba biegunów: 1, kolor: niebieski
