Złącze instalacyjne do przewodów ochronnych, Wskazówka dotycząca montażu: Aby zamocować bezpiecznie szynę zbiorczą przewodów neutralnych, na końcu i na początku każdej listwy złączkowej należy umieścić wspornik, przy dłuższych listwach wsporniki należy ustawiać co 20 cm. Pasujące wsporniki można znaleźć na stronie www.phoenixcontact.com/products, napięcie znamionowe: 400 V, prąd znamionowy: 38 A, Przyłącze śrubowe, 1. poziomowe, Przekrój znamionowy: 6 mm², przekrój: 0,2 mm² - 10 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary
Dane techniczne
Długość
95 mm
Głębokość
51.15 mm
Liczba potencjałów
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 10 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 10 mm²
Prąd znamionowy In
38 A
Szerokość
8.15 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
95 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94

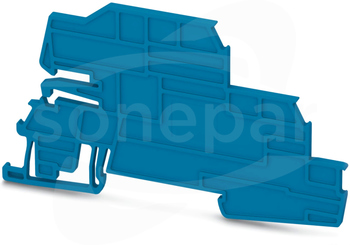

Uchwyt wspornika, Mocowanie szyn zbiorczych, ustawiać co 20 cm, raster: 200 mm, głębokość: 51,2 mm, szerokość: 2,2 mm, wysokość: 97,4 mm, liczba biegunów: 1, kolor: niebieski
Dostępne w kilku wersjach językowych oprogramowanie do projektowania listew ze złączkami. Jeden moduł umożliwia profesjonalne opisywanie oznaczników i etykiet złączek, żył, przewodów i urządzeń
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), analogiczna jak wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: biały
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny
