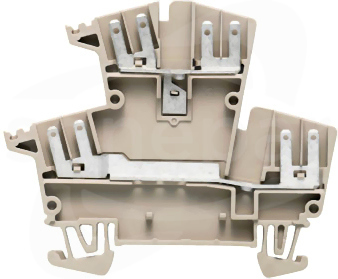

Blok zaciskowy z wieloma poziomami służący w celu podłączenia lub połączenia przewodników ze stałym bezpiecznym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Kompaktowa konstrukcja
Dane techniczne
Długość
75.5 mm
Głębokość
62.5 mm
Liczba poziomów
2
Liczba zacisków na poziom
4
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.05 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.05 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.05 - 0.05 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.05 - 4 mm²
Prąd znamionowy In
12 A
Szerokość
5.1 mm
Szerokość / rozmiar rastra
5.1 mm
Wysokość
75.5 mm
Wysokość przy najniższym sposobie montażu
62.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie wtykowe płaskie
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Miedź
Pozycja połączenia
Z góry / u góry
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Klasa palności materiału izolacyjnego zgodnie z UL94

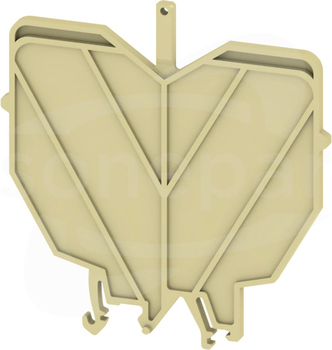

Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
3 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
