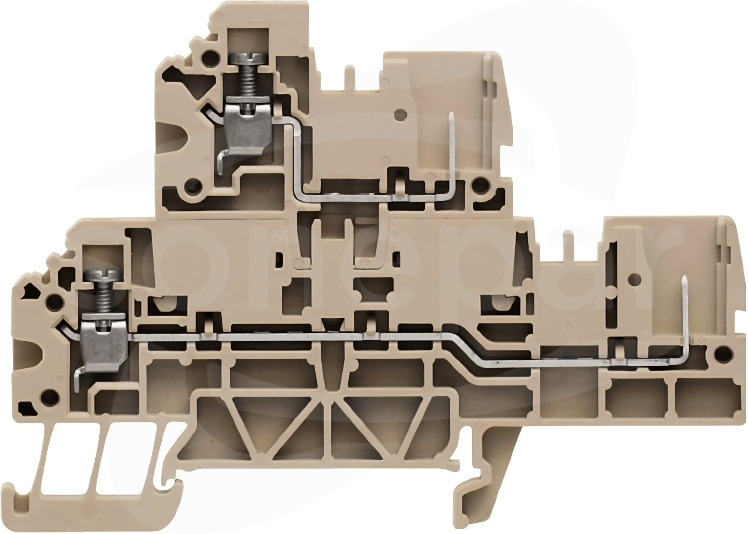

Blok zaciskowy z wieloma poziomami służący w celu podłączenia lub połączenia przewodników ze stałym bezpiecznym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Kompaktowa konstrukcja
Dane techniczne
Długość
85.5 mm
Głębokość
60.5 mm
Liczba poziomów
2
Liczba zacisków na poziom
2
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 4 mm2
Prąd znamionowy In
24 A
Szerokość
5.1 mm
Szerokość / rozmiar rastra
5.1 mm
Wysokość
85.5 mm
Wysokość przy najniższym sposobie montażu
60.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj połączenia elektrycznego 2
Połączenie wtykowe
Pozycja połączenia
Z boku / boczny
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Do instalacji
Miedź
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94

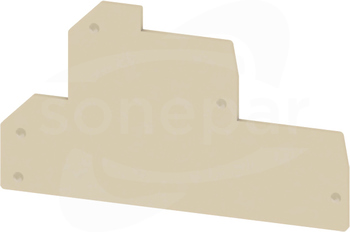

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Szerokość / rozmiar rastra
1.5 mm
Zakres temperatur pracy
-50 - 120 °C
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
