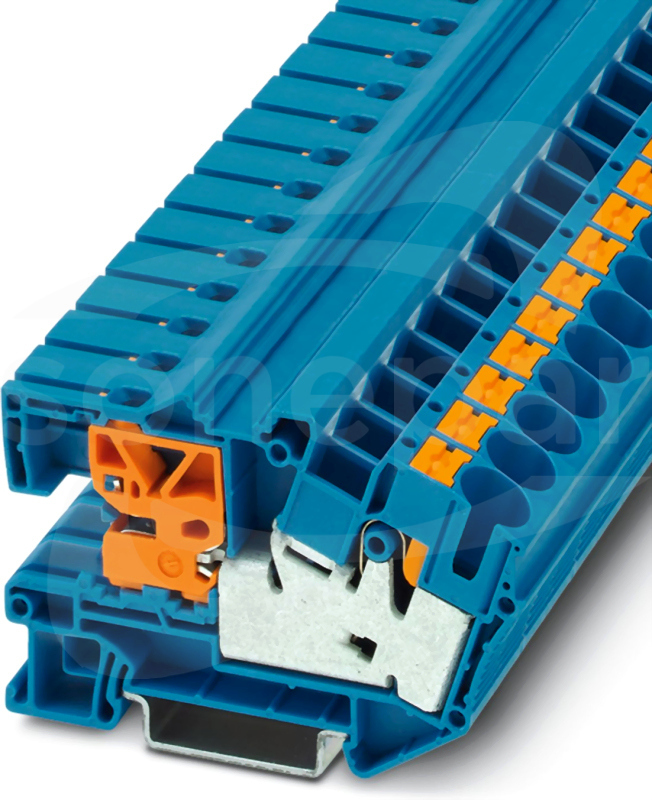

Złącze odłączn. N, Wskazówka montażowa: Chcąc pewnie zamocować zbiorczą szynę N na końcu i na początku każdej listwy złączowej należy umieścić bloki wsporcze, przy dłuższych listwach bloki należy ustawiać co 20 cm., napięcie znamionowe: 500 V, prąd znamionowy: 68 A, zaciski Push-in, 1. poziomowe, Przekrój znamionowy: 16 mm², przekrój: 0,5 mm² - 16 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: niebieski
Dane techniczne
Długość
77.7 mm
Głębokość
49.6 mm
Liczba potencjałów
1
Napięcie znamionowe
500 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 16 mm²
Prąd znamionowy In
68 A
Szerokość
10.15 mm
Szerokość / rozmiar rastra
10.2 mm
Wysokość
77.65 mm
Wysokość przy najniższym sposobie montażu
51.1 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Inne
Sposób montażu
Inne
Materiał elementu izolacyjnego
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
