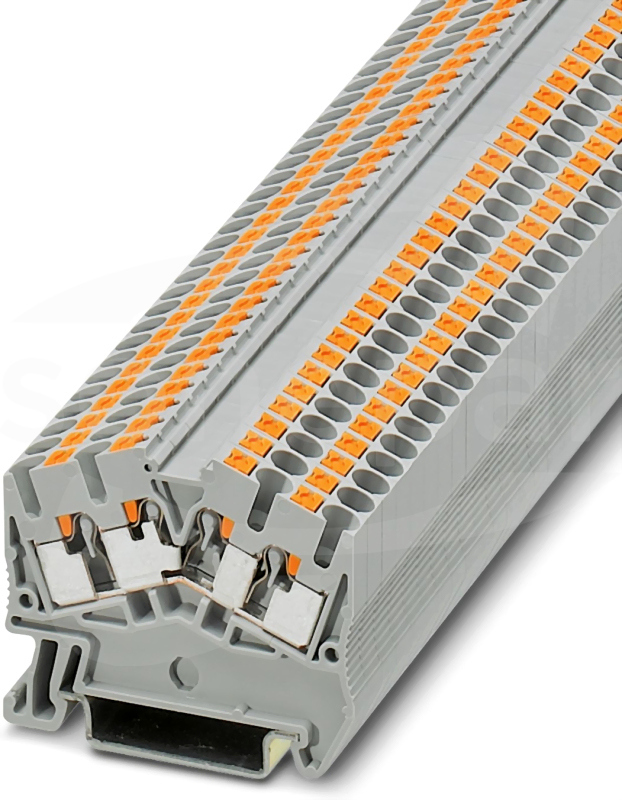

PTS 2,5-QUATTRO ZłączePHOENIX CONTACT

files/fotob/1839443.jpg.
PTS 2,5-QUATTRO Złącze
Porównaj
PTS 2,5-QUATTRO Złącze
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3211993
Kod EAN:
4046356499545
Symbol Sonepar:
P01559410
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 800 V, prąd znamionowy: 24 A, ilość przyłączy: 4, rodzaj przyłącza: zaciski Push-in, Przekrój znamionowy: 2,5 mm², 1. poziomowe, przekrój: 0,14 mm² - 4 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: szary

Dane techniczne

Długość
49 mm
Głębokość
43 mm
Liczba poziomów
1
Liczba zacisków na poziom
4
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.14 - 4 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.14 - 0.14 mm²
Przekrój przyłączanego przewodu wielożyłowego
0.14 - 2.5 mm2
Prąd znamionowy In
24 A
Szerokość
5.2 mm
Szerokość / rozmiar rastra
5.2 mm
Wysokość
49 mm
Wysokość przy najniższym sposobie montażu
43 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Inne
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Wymagana płytka zamykająca
Tak
Rodzaj połączenia elektrycznego 2
Inne
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz
