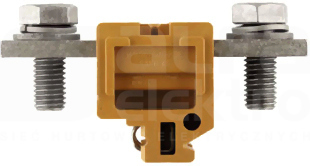

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
106 mm
Głębokość
57 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
10 - 185 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
10 - 185 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
10 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
10 - 185 mm²
Prąd znamionowy In
309 A
Szerokość
46 mm
Szerokość / rozmiar rastra
46 mm
Wysokość
106 mm
Wysokość przy najniższym sposobie montażu
57 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie bolcowe
Kolor
Żółty
Sposób montażu
Szyna G
Materiał elementu izolacyjnego
Duroplast
Wewnętrzne piętra zmostkowane
Nie
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Żółty
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Żółty
Klasa palności materiału izolacyjnego zgodna z UL94
