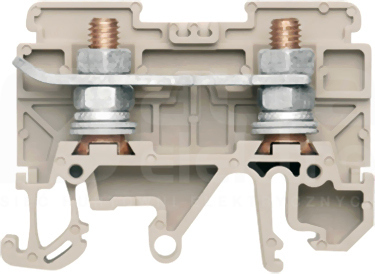

Zaciski dla obecnej transmisji. Przewodnik, który ma zostać podłączony jest zaprasowany z końcówką kablową i przymocowany do gwaintowanej śruby zasicku
Dane techniczne
Długość
54.5 mm
Głębokość
47.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
1
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
4 - 16 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
4 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
4 - 4 mm²
Przekrój przyłączanego przewodu wielożyłowego
4 - 16 mm²
Prąd znamionowy In
76 A
Szerokość
16.4 mm
Szerokość / rozmiar rastra
16.4 mm
Wysokość
54.5 mm
Wysokość przy najniższym sposobie montażu
47.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Beżowy
Sposób montażu
Szyna G
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94

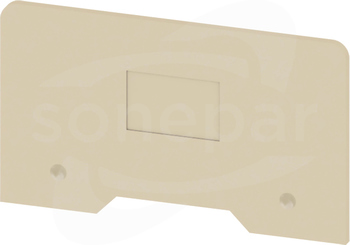

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
27 mm
Głębokość
31 mm
Szerokość
9 mm
Szerokość / rozmiar rastra
9 mm
Wysokość
27 mm
Wysokość przy najniższym sposobie montażu
31 mm
Kolor
Beżowy
Sposób montażu
Szyna G
Materiał
Tworzywo sztuczne
Klasa palności materiału izolacyjnego zgodna z UL94

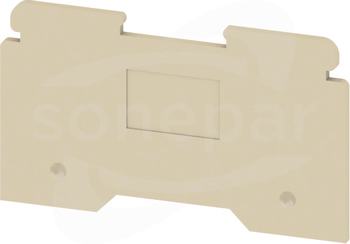

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
