STN 10 Złącze sprężynowePHOENIX CONTACT

files/fotob/1838202.jpg.

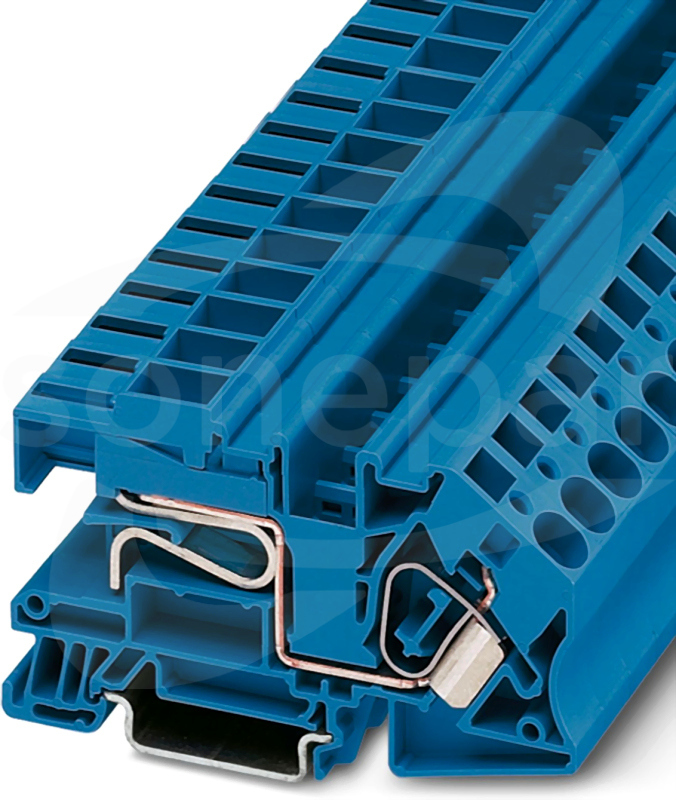

STN 10 Złącze sprężynowe
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3038244
Kod EAN:
4017918899745
Symbol Sonepar:
P01363957
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złącze odłączn. N, zaciski sprężynowe, przekrój: 0,2 mm² - 16 mm², AWG: 24 - 6, szerokość: 10 mm, kolor: niebieski, rodzaj montażu: NS 35/15, NS 35/7,5

Dane techniczne

Długość
87 mm
Liczba zacisków
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
0.2 - 16 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.2 - 10 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.25 - 10 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.2 - 4 mm2
Prąd znamionowy In
57 A
Szerokość / rozmiar rastra
10 mm
Wysokość przy najniższym sposobie montażu
50 mm
Zakres temperatur pracy
-60 - 85 °C
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Niebieski
Sposób montażu
Inne
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Materiał elementu izolacyjnego
Inne
Wymagana płyta łączeniowa
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Kolor podstawowy
Niebieski
Rodzaj połączenia elektrycznego 2
Zacisk sprężynowy

Pliki do pobrania

Certyfikat RoHS
Format: pdf
Pobierz
Karta katalogowa
Format: pdf
Pobierz

Produkty powiązane i akcesoria

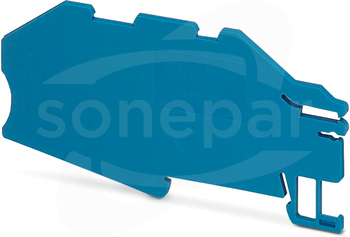

AB-STI 16/10 Wspornik szyn

Opis produktu

Element podporowy, Mocowanie szyn zbiorczych, ustawiać co 20 cm, wymiar rastra: 200 mm, długość: 95 mm, szerokość: 2 mm, wysokość: 49 mm, liczba biegunów: 1, kolor: niebieski

Dane techniczne

Liczba biegunów
1
Rozstaw osi szyn
200 mm
Porównaj
3037669
AB-STI 16/10 Wspornik szyn
Szybki podgląd: Opis i parametry
więcej
AP-NLS N 300mm Pokrywa - AP-NLS N

Opis produktu

Pokrywa, wysokość: 300 mm, kolor: przezroczysty

Dane techniczne

Długość
13.745 mm
Szerokość
30 mm
Wysokość
13.59 mm
Rodzaj akcesorium/części
Inne
Akcesorium
Nie
Część zamienna/zapasowa
Nie
Porównaj
1013634
AP-NLS N 300mm Pokrywa - AP-NLS N
Szybki podgląd: Opis i parametry
więcej

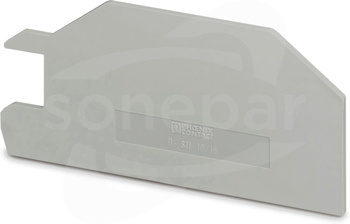

D-STI 10/16 Pokrywa złącza
