TB 35 I Złącze przelotowePHOENIX CONTACT

files/fotob/1839652.jpg.

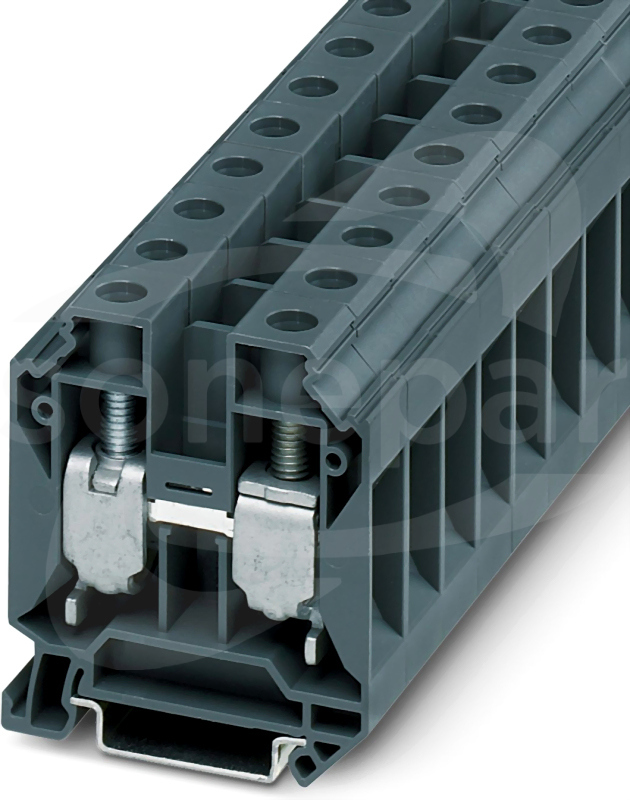

TB 35 I Złącze przelotowe
Porównaj
TB 35 I Złącze przelotowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3246366
Symbol Sonepar:
P01584459
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 125 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 35 mm², przekrój: 10 mm² - 35 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
53.5 mm
Głębokość
62.1 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
10 - 35 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
10 - 35 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
10 - 10 mm²
Przekrój przyłączanego przewodu wielożyłowego
6 - 16 mm²
Prąd znamionowy In
125 A
Szerokość
15.2 mm
Szerokość / rozmiar rastra
15.2 mm
Wysokość
53.5 mm
Wysokość przy najniższym sposobie montażu
62.1 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Karta katalogowa
Format: ldt
Pobierz

Produkty powiązane i akcesoria

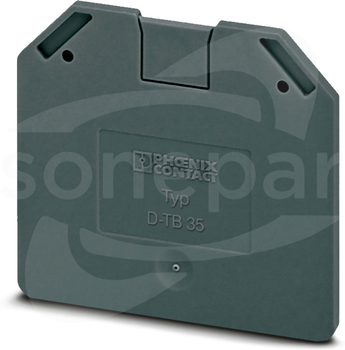

D-TB 35 Pokrywa zamykająca

Opis produktu

Płytka końcowa, głębokość: 54,4 mm, szerokość: 2,2 mm, wysokość: 53,4 mm, kolor: ciemnoszare

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3059935
D-TB 35 Pokrywa zamykająca
Szybki podgląd: Opis i parametry
więcej
E/TB Trzymacz końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3246966
E/TB Trzymacz końcowy
Szybki podgląd: Opis i parametry
więcej

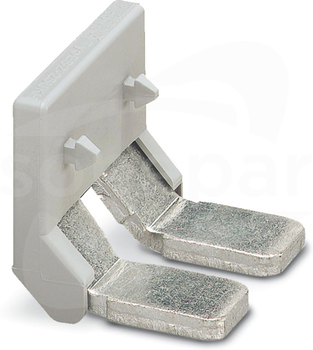

INB 2-15 Mostek 2-bieg.

Opis produktu

Mostek wtykany, wymiar rastra: 15 mm, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
15 mm
Kolor
Szary
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246227
INB 2-15 Mostek 2-bieg.
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
0 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Miedź
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Perforacja
Nie
Rodzaj otworu/wycięcia
Brak
Porównaj
0801762
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0801733
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801681
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1204119
NS 35/7,5 WH Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1204122
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206421
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5-AL Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801704
NS 35/7,5-AL Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
SCBI 2-15 Mostek stały przykręcany

Opis produktu

Mostek stały, z kołnierzem izolacyjnym, liczba biegunów: 2, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
2
Kolor
Inne
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246162
SCBI 2-15 Mostek stały przykręcany
Szybki podgląd: Opis i parametry
więcej
SCBI 3-15 Mostek

Opis produktu

Mostek stały, z kołnierzem izolacyjnym, liczba biegunów: 3, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
3
Kolor
Inne
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246573
SCBI 3-15 Mostek
Szybki podgląd: Opis i parametry
więcej
SZS 1x6,5 Wkrętak elektrotechniczny

Opis produktu

Wkrętak

Dane techniczne

Ciężar
88.6 g
Długość całkowita
248 mm
Długość klingi
150 mm
Grubość trzpienia
1 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
6.5 mm
Średnica klingi
6.5 mm
Model
Prosty
Z izolacją
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Ciągła klinga
Nie
Izolacja do 1000 V
Nie
Model precyzyjny
Tak
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Certyfikat VDE
Nie
Z zagiętym grotem
Nie
Porównaj
1205079
SZS 1x6,5 Wkrętak elektrotechniczny
Szybki podgląd: Opis i parametry
więcej
