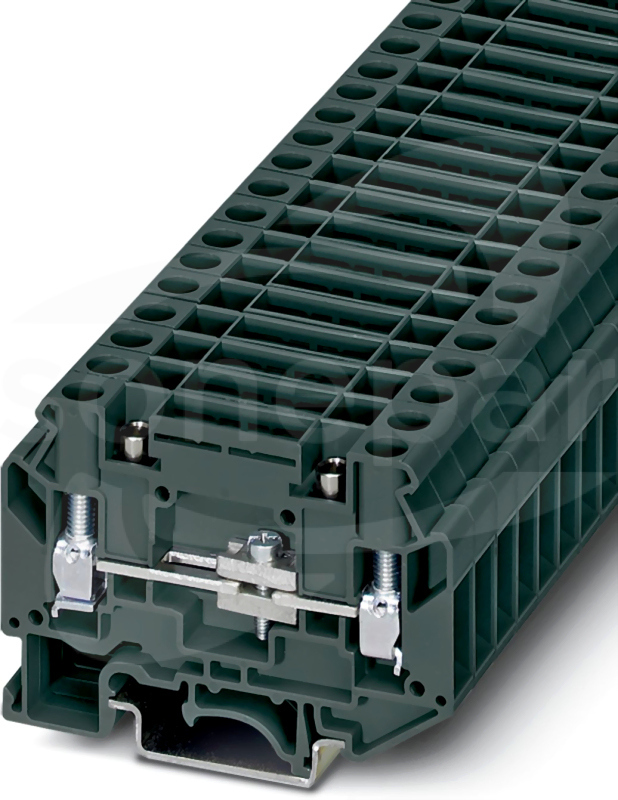

Złącze rozłączalne do przekładników pomiarowych, z dwoma gniazdami pomiarowymi na wtyki pomiarowe 4 mm lub na mostki przełączane lub przykręcane, napięcie znamionowe: 800 V, prąd znamionowy: 41 A, rodzaj przyłącza: Przyłącze śrubowe, przekrój: 1,5 mm² - 6 mm² , rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: ciemnoszare
Dane techniczne
Długość
66.5 mm
Głębokość
48 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
41 A
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
66.5 mm
Wysokość przy najniższym sposobie montażu
48 mm
Zakres temperatur pracy
-60 - 105 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Z wbudowanym gniazdem testowym
Nie
Wewnętrzne piętra zmostkowane
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
Profil maskujący, do osłonięcia listew zacisk., wciskany w uchwyty profilu mask. APT-ME lub uchwyty końcowe APH-ME. Na końcach i w odstępach co ok. 40 cm należy przewidzieć wspornik osłony. Dostarczane odcinki: 1 m
Wspornik pokrywy, do montażu na szynie DIN NS 35/7,5, do mocowania pokrywy AP-ME, ze śrubami mocującymi i nakrętką radełkowaną z tworzywa sztucznego, opcjonalnie możliwość zaplombowania
Dane techniczne
Długość
138 mm
Głębokość
91.8 mm
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
138 mm
Wysokość przy najniższym sposobie montażu
92.5 mm
Kolor
Szary
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Rodzaj akcesorium/części
Pokrywa
Gatunek materiału
Poliamid (PA)
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna DIN z otworami, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), analogiczna jak wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: biały
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny
