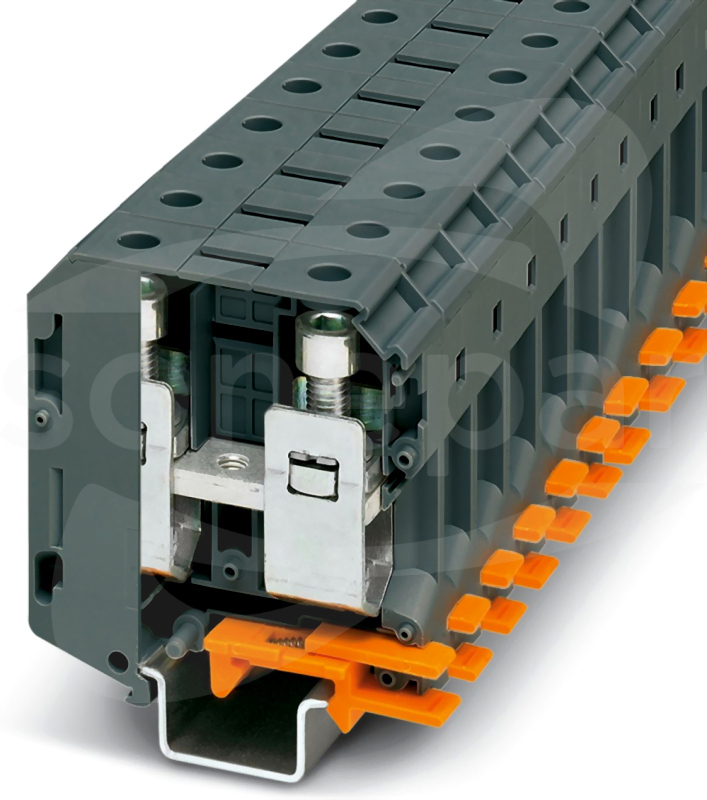

TB 70 I Złącze przelotowePHOENIX CONTACT

files/fotob/1842938.jpg.
TB 70 I Złącze przelotowe
Porównaj
TB 70 I Złącze przelotowe
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3247194
Symbol Sonepar:
P10036220
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 192 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 70 mm², przekrój: 16 mm² - 95 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
70.5 mm
Głębokość
85 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
16 - 95 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
25 - 70 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
16 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
16 - 25 mm²
Prąd znamionowy In
192 A
Szerokość
20.3 mm
Szerokość / rozmiar rastra
20.3 mm
Wysokość
70.5 mm
Wysokość przy najniższym sposobie montażu
85 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Karta katalogowa
Format: ldt
Pobierz

Produkty powiązane i akcesoria

E/AL-NS32 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 32, kolor: srebrny

Dane techniczne

Długość
63.5 mm
Głębokość
49.5 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
63.5 mm
Wysokość przy najniższym sposobie montażu
48 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna G
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201659
E/AL-NS32 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
E/AL-NS35 10mm Wspornik końcowy

Opis produktu

Trzymacz końcowy, materiał: Aluminium, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: srebrny

Dane techniczne

Długość
59 mm
Głębokość
44 mm
Szerokość
10 mm
Szerokość / rozmiar rastra
10 mm
Wysokość
59 mm
Wysokość przy najniższym sposobie montażu
45.5 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Aluminium
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
Inne
Porównaj
1201662
E/AL-NS35 10mm Wspornik końcowy
Szybki podgląd: Opis i parametry
więcej
E/TB Trzymacz końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3246966
E/TB Trzymacz końcowy
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CAP Osłona szyny

Opis produktu

Zaślepka, materiał: PP, niepowlekany, kolor: szary

Dane techniczne

Długość
37.5 mm
Głębokość
9 mm
Szerokość
7 mm
Szerokość / rozmiar rastra
7 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Odpowiednie do
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
HB
Rodzaj blokowania
Bezśrubowy
Porównaj
1206560
NS 35/7,5 CAP Osłona szyny
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
0 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Miedź
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Perforacja
Nie
Rodzaj otworu/wycięcia
Brak
Porównaj
0801762
NS 35/7,5 CU UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
0801733
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801681
NS 35/7,5 Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1204119
NS 35/7,5 WH Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1204122
NS 35/7,5 WH UNPERF 2000MM-VPE 10 Szyna Nośna bez otworów
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Odległość między osiami otworów
25 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1206421
NS 35/7,5 ZN PERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Stal
Model
Profil specjalny
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1206434
NS 35/7,5 ZN UNPERF Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
NS 35/7,5-AL Szyna DIN 35x7,5x2000

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), wg EN 60715, materiał: Aluminium, niepowlekany, Profil standardowy, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1 mm
Szerokość
35 mm
Wysokość
7.5 mm
Materiał
Aluminium
Model
Profil specjalny
Zabezpieczenie powierzchni
Stan surowy
Wykończenie powierzchni
Stan surowy
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
0801704
NS 35/7,5-AL Szyna DIN 35x7,5x2000
Szybki podgląd: Opis i parametry
więcej
TBT 10-TB 50/70 Złącze odgałęzień

Opis produktu

Złącze odgałęzień, montaż zatrzaskowy, do podłączenia mniejszych przekrojów, napięcie znamionowe: 1000 V, prąd znamionowy: 57 A, rodzaj przyłącza: Przyłącze specjalne i mieszane, Przekrój znamionowy: 10 mm², przekrój: 0,5 mm² - 10 mm², rodzaj montażu: na podstawie, kolor: ciemnoszare

Dane techniczne

Całkowita liczba biegunów (bez zacisku uziemiającego)
1
Napięcie znamionowe
1000 V
Przekrój przewodu do podłączenia
0.5 - 10 mm2
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.5 - 10 mm2
Prąd znamionowy In
57 A
Szerokość / rozmiar rastra
10.2 mm
Rodzaj połączenia elektrycznego
Inne
Zestawialne
Nie
Porównaj
3251209
TBT 10-TB 50/70 Złącze odgałęzień
Szybki podgląd: Opis i parametry
więcej
