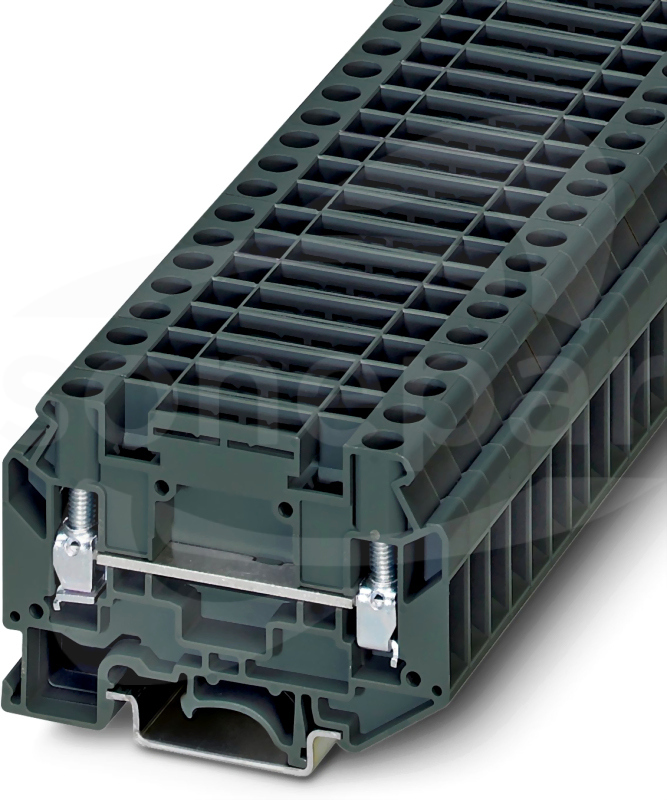

TBD 6 I Złącze przelotowePHOENIX CONTACT

files/fotob/1839680.jpg.
TBD 6 I Złącze przelotowe
Porównaj
Informacje podstawowe
Producent:
PHOENIX CONTACT
Produkty z serii:
Nr Katalogowy:
3246476
Symbol Sonepar:
P01584503
Jednostka miary:
szt
Dostępność w magazynie centralnym:
Na zapytanie

Drukuj

Udostępnij

ZALOGUJ SIĘ LUB ZAREJESTRUJ, ABY ZYSKAĆ WIĘCEJ!
Kontakt do hurtownii
Opis produktu Dane techniczne Pliki do pobrania Produkty powiązane i akcesoria

Opis produktu

Złączka przelotowa, identyczny kontur co złączka odłącznikowa do przekładników TB 6-T I, napięcie znamionowe: 800 V, prąd znamionowy: 41 A, ilość przyłączy: 2, liczba biegunów: 1, rodzaj przyłącza: Przyłącze śrubowe, przekrój: 1,5 mm² - 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: ciemnoszare

Dane techniczne

Długość
66.5 mm
Głębokość
48 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
800 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 6 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 1.5 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 2.5 mm²
Prąd znamionowy In
41 A
Szerokość
8.2 mm
Szerokość / rozmiar rastra
8.2 mm
Wysokość
66.5 mm
Wysokość przy najniższym sposobie montażu
48 mm
Zakres temperatur pracy
-60 - 110 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Inne
Wewnętrzne piętra zmostkowane
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Aluminium/miedź

Pliki do pobrania

Karta katalogowa
Format: ldt
Pobierz

Produkty powiązane i akcesoria

D-TB 6-T Pokrywa zamykająca

Opis produktu

Płytka końcowa, głębokość: 37,9 mm, szerokość: 2,2 mm, wysokość: 66,5 mm, kolor: ciemnoszare

Dane techniczne

Grubość
2.2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Inne
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Z zaczepami
Nie
Porównaj
3059951
D-TB 6-T Pokrywa zamykająca
Szybki podgląd: Opis i parametry
więcej
E/TB Trzymacz końcowy

Opis produktu

Trzymacz końcowy, materiał: PA, rodzaj montażu: NS 35/7,5, NS 35/15, kolor: ciemnoszare

Dane techniczne

Długość
50.5 mm
Głębokość
35.3 mm
Szerokość / rozmiar rastra
9.5 mm
Wysokość
50.5 mm
Wysokość przy najniższym sposobie montażu
36.8 mm
Kolor
Inne
Materiał
Inne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Gatunek materiału
Poliamid (PA)
Rodzaj blokowania
Przykręcanie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Porównaj
3246966
E/TB Trzymacz końcowy
Szybki podgląd: Opis i parametry
więcej
INB 10-8 Mostek 10-bieg.

Opis produktu

Mostek wtykowy, Zmostkowanie w punkcie połączeniowym, raster: 8 mm, liczba biegunów: 10, kolor: szary

Dane techniczne

Liczba mostkowanych złączek
10
Rozstaw (rozmiar rastra)
8 mm
Kolor
Szary
Model
Mostek grzebieniowy
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3246191
INB 10-8 Mostek 10-bieg.
Szybki podgląd: Opis i parametry
więcej
MPS-IH BK CZARNY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czarny
Porównaj
0201731
MPS-IH BK CZARNY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH BU NIEBIESKI Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: niebieski
Porównaj
0201689
MPS-IH BU NIEBIESKI Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH GN ZIELONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: zielony
Porównaj
0201702
MPS-IH GN ZIELONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH RD CZERWONY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: czerwone
Porównaj
0201676
MPS-IH RD CZERWONY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH WH BIAŁY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: biały
Porównaj
0201663
MPS-IH WH BIAŁY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-IH YE ŻÓŁTY Wtyk probierczy

Opis produktu

Tulejka izolująca, kolor: żółty
Porównaj
0201692
MPS-IH YE ŻÓŁTY Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
MPS-MT Wtyk probierczy

Opis produktu

Wtyczki probiercze, z przyłączem lutowanym do 1 mm² przekroju przewodu, liczba biegunów: 1, kolor: szary

Dane techniczne

Liczba biegunów
1
Napięcie znamionowe
60 V
Rozstaw (rozmiar rastra)
5 mm
Średnica noska
2.3 mm
Kolor
Szary
Typ połączenia
Połączenie z końcówką lutowniczą
Rodzaj połączenia elektrycznego
Zacisk sprężynowy
Z kablem podłączeniowym
Nie
Zestawialne
Nie
Z mechanizmem ryglującym
Nie
Z przewodem połączeniowym
Nie
Porównaj
0201744
MPS-MT Wtyk probierczy
Szybki podgląd: Opis i parametry
więcej
NS 32 PERF 2000MM Szyna DIN

Opis produktu

Szyna DIN z otworami, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Odległość między osiami otworów
25 mm
Szerokość
32 mm
Wysokość
15 mm
Wysokość podstawy
1.5 mm
Materiał
Stal
Model
Szyna G
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Podłużny
Perforacja
Tak
Porównaj
1201002
NS 32 PERF 2000MM Szyna DIN
Szybki podgląd: Opis i parametry
więcej
NS 32 UNPERF 2000MM Szyna DIN

Opis produktu

Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny

Dane techniczne

Długość
2000 mm
Grubość materiału
1.5 mm
Szerokość
32 mm
Wysokość
15 mm
Materiał
Stal
Model
Szyna G
Zabezpieczenie powierzchni
Inne
Wykończenie powierzchni
Ocynk
Rodzaj otworu/wycięcia
Brak
Perforacja
Nie
Porównaj
1201015
NS 32 UNPERF 2000MM Szyna DIN
Szybki podgląd: Opis i parametry
więcej

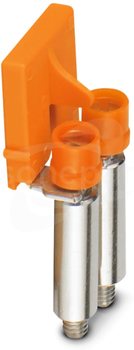

SB 6-T 2-8 Mostek łączeniowy

Opis produktu

Mostek zwierający, raster: 8 mm, liczba biegunów: 2, kolor: pomarańczowy

Dane techniczne

Liczba mostkowanych złączek
2
Rozstaw (rozmiar rastra)
8 mm
Kolor
Pomarańczowy
Sposób montażu
Przykręcanie
Model
Mostek przełączający
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3075842
SB 6-T 2-8 Mostek łączeniowy
Szybki podgląd: Opis i parametry
więcej

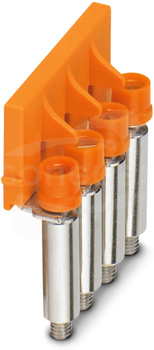

SB 6-T 4-8 Mostek łączeniowy

Opis produktu

Mostek zwierający, raster: 8 mm, liczba biegunów: 4, kolor: pomarańczowy

Dane techniczne

Liczba mostkowanych złączek
4
Rozstaw (rozmiar rastra)
8 mm
Kolor
Pomarańczowy
Sposób montażu
Przykręcanie
Model
Mostek przełączający
Z izolacją
Tak
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3075844
SB 6-T 4-8 Mostek łączeniowy
Szybki podgląd: Opis i parametry
więcej

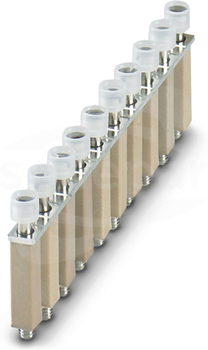

SCBI 10-8,15 ISO Mostek stały

Opis produktu

Mostek zwierający z elementem izolującym, do przełączanych mostków poprzecznych, z kołnierzem izolacyjnym, raster: 8,2 mm, liczba biegunów: 10, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
10
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3000417
SCBI 10-8,15 ISO Mostek stały
Szybki podgląd: Opis i parametry
więcej

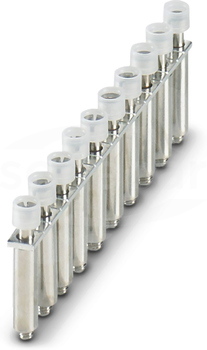

SCBI 10-8,15 Mostek stały przykręcany

Opis produktu

Mostek przykręcany, z kołnierzem izolacyjnym, raster: 8,2 mm, liczba biegunów: 10, kolor: srebrny

Dane techniczne

Liczba mostkowanych złączek
10
Prąd znamionowy In
24 A
Rozstaw (rozmiar rastra)
8.2 mm
Kolor
Inne
Sposób montażu
Przykręcanie
Model
Złącze poprzeczne
Z izolacją
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Nie
Z ochroną przed dotykiem
Nie
Porównaj
3245134
SCBI 10-8,15 Mostek stały przykręcany
Szybki podgląd: Opis i parametry
więcej
SZS 1x4 Wkrętak elektrotechniczny

Opis produktu

Wkrętak

Dane techniczne

Ciężar
57.46 g
Długość całkowita
198 mm
Długość klingi
100 mm
Grubość trzpienia
1 mm
Rozmiar klucza (napęd sześciokątny)
0 mm
Szerokość trzpienia
4 mm
Średnica klingi
4 mm
Model
Prosty
Z izolacją
Nie
Wykonanie części chwytnej
Dwa komponenty
Antymagnetyczne
Nie
Materiał uchwytu
Inne
Ciągła klinga
Nie
Izolacja do 1000 V
Nie
Model precyzyjny
Tak
Chwytak śrub
Nie
Model nieiskrzący
Nie
Obrotowa końcówka uchwytu
Nie
Certyfikat VDE
Nie
Z zagiętym grotem
Nie
Porównaj
1205066
SZS 1x4 Wkrętak elektrotechniczny
Szybki podgląd: Opis i parametry
więcej
