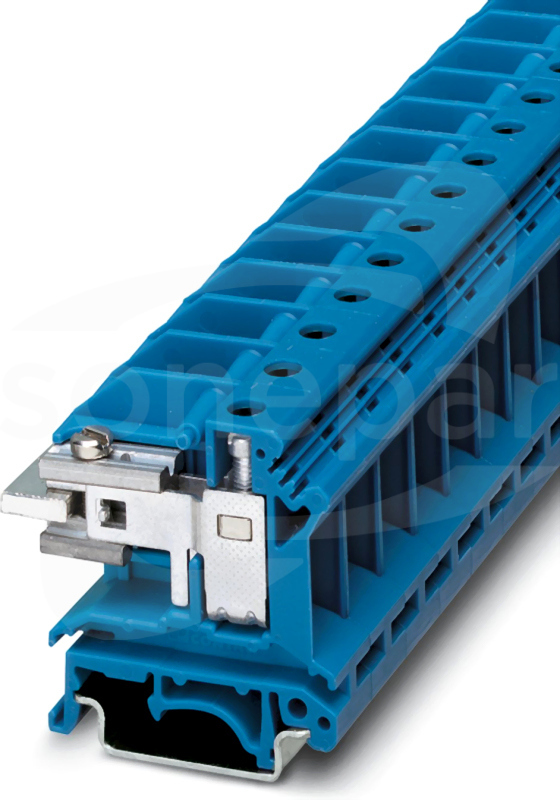

Złącze odłączn. N, Wskazówka montażowa: Chcąc pewnie zamocować zbiorczą szynę N na końcu i na początku każdej listwy złączowej należy umieścić bloki wsporcze, przy dłuższych listwach bloki należy ustawiać co 20 cm., napięcie znamionowe: 400 V, prąd znamionowy: 76 A, Przyłącze specjalne i mieszane, 1. Poziom przyłącza z prawej, Przekrój znamionowy: 16 mm², przekrój: 2,5 mm² - 25 mm², rodzaj montażu: NS 35/7,5, NS 35/15, NS 32, kolor: niebieski
Dane techniczne
Długość
43.5 mm
Głębokość
47 mm
Liczba zacisków
2
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
2.5 - 25 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
4 - 16 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 16 mm²
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 6 mm²
Prąd znamionowy In
76 A
Szerokość
12 mm
Szerokość / rozmiar rastra
12 mm
Wysokość
43.5 mm
Wysokość przy najniższym sposobie montażu
47 mm
Zakres temperatur pracy
-60 - 105 °C
Kolor
Niebieski
Sposób montażu
Inne
Rodzaj połączenia elektrycznego
Inne
Materiał elementu izolacyjnego
Inne
Wymagana płyta łączeniowa
Tak
Do szyny zbiorczej N
3x10 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Szyna DIN z otworami, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil G, kolor: srebrny
Szyna nośna, bez otworów, Wariant opakowania po 10 sztuk (20 m), analogiczna jak wg EN 60715, materiał: Miedź, niepowlekany, Profil standardowy, kolor: miedzianoczerwony
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, cynkowana, pasywowana grubowarstwowo, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowane, pasywowane na biało, Profil standardowy, kolor: biały
Szyna nośna, bez otworów, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny
Szyna DIN z otworami, Wariant opakowania po 25 sztuk (50 m), analogiczna jak wg EN 60715, materiał: Stal, ocynkowana, Profil standardowy, kolor: srebrny
