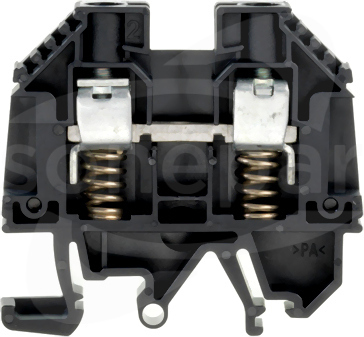

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo
Dane techniczne
Długość
56.6 mm
Głębokość
51.1 mm
Liczba poziomów
1
Liczba zacisków na poziom
2
Napięcie znamionowe
630 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 16 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1 - 6 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 10 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Prąd znamionowy In
57 A
Szerokość
9.9 mm
Szerokość / rozmiar rastra
9.9 mm
Wysokość
56.6 mm
Wysokość przy najniższym sposobie montażu
51.1 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Czarny
Sposób montażu
Szyna G
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wewnętrzne piętra zmostkowane
Nie
Pozycja połączenia
Z boku / boczny
Wymagana płytka zamykająca
Tak
Do instalacji
Miedź
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Rodzaj połączenia elektrycznego 2
Połączenie śrubowe
Klasa palności materiału izolacyjnego zgodnie z UL94

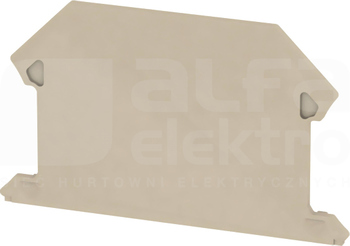

Płyta krańcowa i środkwa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Czarny
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
