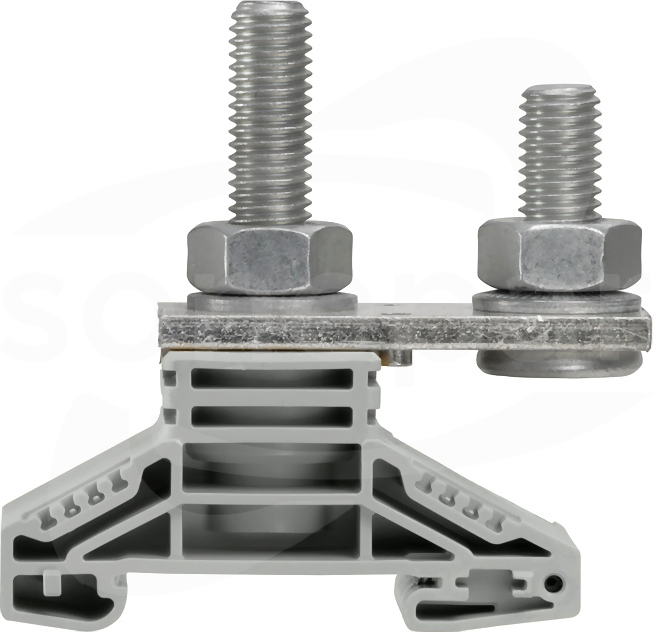

Zaciski dla obecnej transmisji. Przewodnik, który ma zostać podłączony jest zaprasowany z końcówką kablową i przymocowany do gwaintowanej śruby zasicku
Dane techniczne
Długość
67 mm
Głębokość
63.5 mm
Liczba poziomów
1
Liczba zacisków na poziom
3
Napięcie znamionowe
1000 V
Przekrój przyłączanego przewodu jednodrutowego
6 - 120 mm²
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
6 - 120 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
6 - 6 mm²
Przekrój przyłączanego przewodu wielożyłowego
6 - 120 mm²
Prąd znamionowy In
269 A
Szerokość
32 mm
Szerokość / rozmiar rastra
32 mm
Wysokość
67 mm
Wysokość przy najniższym sposobie montażu
63.5 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj połączenia elektrycznego 1
Połączenie bolcowe
Kolor
Szary
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Wymagana płytka zamykająca
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
V0
Do instalacji
Miedź
Wewnętrzne piętra zmostkowane
Nie
Wykonanie przeciwwybuchowe Ex-e - potwierdzone
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94

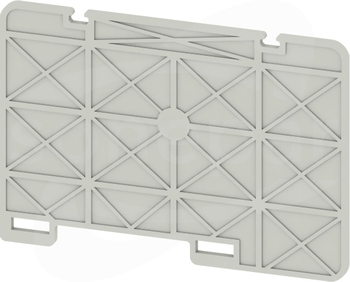

Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
