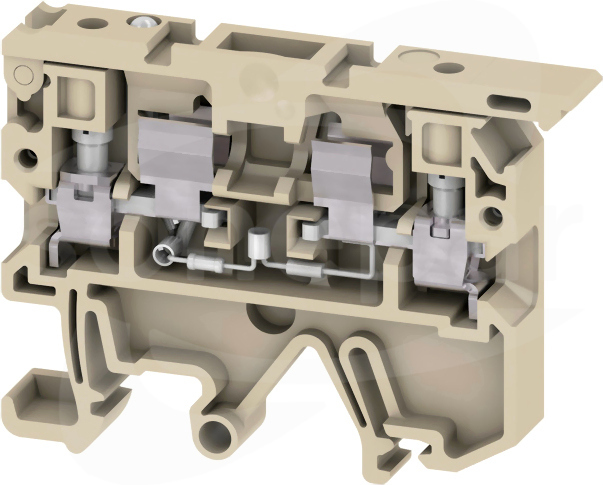

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Z wyciąganym nośnikiem na bezpiecznik
Dane techniczne
Długość
58 mm
Głębokość
51.5 mm
Liczba poziomów
1
Napięcie zasilania wskaźnika zadziałania
115 - 115 V
Napięcie znamionowe
115 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 4 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.13 - 4 mm²
Prąd znamionowy In
6.3 A
Szerokość
8.1 mm
Szerokość / rozmiar rastra
8.1 mm
Wysokość
58 mm
Wysokość przy najniższym sposobie montażu
51.5 mm
Zakres temperatur pracy
-50 - 100 °C
Rodzaj wkładki bezpiecznikowej
Bezpiecznik G 5x20 mm
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Wielobarwny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj wskaźnika zadziałania
LED
Klasa palności materiału izolacyjnego zgodnie z UL94
V2
Pozycja połączenia
Z boku / boczny
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
46 mm
Głębokość
27 mm
Szerokość
8.5 mm
Szerokość / rozmiar rastra
8.5 mm
Wysokość
46 mm
Wysokość przy najniższym sposobie montażu
27 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
27 mm
Głębokość
31 mm
Szerokość
9 mm
Szerokość / rozmiar rastra
9 mm
Wysokość
27 mm
Wysokość przy najniższym sposobie montażu
31 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna G
Klasa palności materiału izolacyjnego zgodna z UL94
