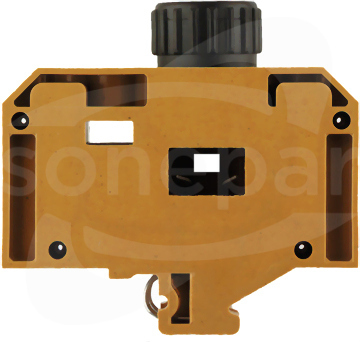

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Z wyciąganym nośnikiem na bezpiecznik
Dane techniczne
Długość
80 mm
Głębokość
66 mm
Liczba poziomów
1
Napięcie zasilania wskaźnika zadziałania
400 - 400 V
Napięcie znamionowe
400 V
Przekrój przyłączanego przewodu jednodrutowego
1.5 - 16 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
1.5 - 16 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
1.5 - 16 mm2
Przekrój przyłączanego przewodu wielożyłowego
1.5 - 16 mm2
Prąd znamionowy In
63 A
Szerokość
28 mm
Szerokość / rozmiar rastra
28 mm
Wysokość
80 mm
Wysokość przy najniższym sposobie montażu
66 mm
Zakres temperatur pracy
-60 - 130 °C
Rodzaj wkładki bezpiecznikowej
Inne
Rodzaj połączenia elektrycznego 1
Połączenie śrubowe
Kolor
Żółty
Sposób montażu
Szyna G
Materiał elementu izolacyjnego
Duroplast
Rodzaj uchwytu bezpiecznika
Przykręcanie
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Wymagana płytka zamykająca
Nie
Rodzaj napięcia wskaźnika zadziałania
AC
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.5 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Zewnętrzna powierzchnia podkładki blokującej składa się z otwartego pierścienia z trzema obszarami nośnymi, zapewniającymi wysoką odporność na wibracje. Podkładka blokująca umożliwia zabezpieczanie różnych rodzajów komponentów
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Nie
Przegroda
Tak
Kolor
Brązowy
Z zaczepami
Nie
Klasa palności materiału izolacyjnego zgodna z UL94
