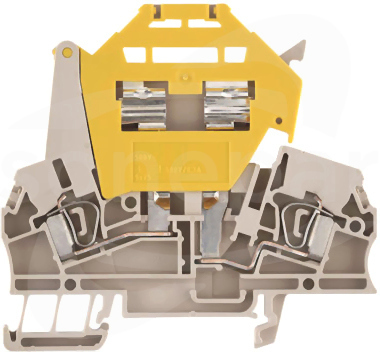

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Z wyciąganym nośnikiem na bezpiecznik
Dane techniczne
Długość
79.5 mm
Głębokość
73 mm
Liczba poziomów
1
Napięcie zasilania wskaźnika zadziałania
500 - 500 V
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 4 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 2.5 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.13 - 4 mm²
Prąd znamionowy In
6.3 A
Szerokość
7.9 mm
Szerokość / rozmiar rastra
7.9 mm
Wysokość
79.5 mm
Wysokość przy najniższym sposobie montażu
73 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj wkładki bezpiecznikowej
Bezpiecznik G 5x25 mm
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Beżowy
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj wskaźnika zadziałania
Brak
Pozycja połączenia
Skośny
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Klasa palności materiału izolacyjnego zgodna z UL94

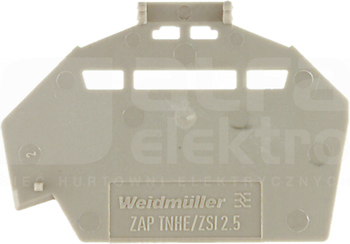

Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
1.1 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Beżowy
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Niebieski
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Zielony
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Szary
Klasa palności materiału izolacyjnego zgodna z UL94
Ściana działowa do elektrycznej separacji kostek zaciskowych w sąsiednich połączeniach krzyżowych. Płyta rozdzielająca służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Tak
Kolor
Pomarańczowy
Klasa palności materiału izolacyjnego zgodna z UL94
