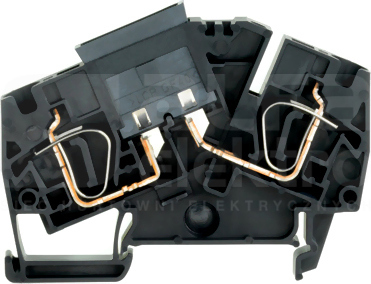

Blok zaciskowy służący do podłączenia lub łączenia przewodników ze stale zabezpieczonym kontaktem. Hartowana stal wytrzyma przeciążenia, miedź powlekana cyną zapewnia najlepsze przewodnictwo. Z wyciąganym nośnikiem na bezpiecznik
Dane techniczne
Długość
70 mm
Głębokość
50 mm
Liczba poziomów
1
Napięcie zasilania wskaźnika zadziałania
250 - 250 V
Napięcie znamionowe
250 V
Przekrój przyłączanego przewodu jednodrutowego
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej
0.5 - 10 mm2
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową
0.5 - 6 mm2
Przekrój przyłączanego przewodu wielożyłowego
0.33 - 6 mm²
Prąd znamionowy In
30 A
Szerokość
8.1 mm
Szerokość / rozmiar rastra
8.1 mm
Wysokość
70 mm
Wysokość przy najniższym sposobie montażu
50 mm
Zakres temperatur pracy
-50 - 120 °C
Rodzaj wkładki bezpiecznikowej
Bezpiecznik płaski
Rodzaj połączenia elektrycznego 1
Zacisk sprężynowy
Kolor
Czarny
Sposób montażu
Szyna montażowa DIN TH-35 mm
Materiał elementu izolacyjnego
Tworzywo termoplastyczne
Rodzaj wskaźnika zadziałania
Brak
Wymagana płytka zamykająca
Tak
Klasa palności materiału izolacyjnego zgodnie z UL94
V0
Rodzaj uchwytu bezpiecznika
Na wtyk
Rodzaj napięcia wskaźnika zadziałania
AC/DC
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
46 mm
Głębokość
27 mm
Szerokość
9 mm
Szerokość / rozmiar rastra
9 mm
Wysokość
46 mm
Wysokość przy najniższym sposobie montażu
27 mm
Kolor
Szary
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
46 mm
Głębokość
27 mm
Szerokość
8.5 mm
Szerokość / rozmiar rastra
8.5 mm
Wysokość
46 mm
Wysokość przy najniższym sposobie montażu
27 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
46 mm
Głębokość
32.5 mm
Szerokość
16.5 mm
Szerokość / rozmiar rastra
16.5 mm
Wysokość
46 mm
Wysokość przy najniższym sposobie montażu
32.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
62.5 mm
Szerokość
12 mm
Szerokość / rozmiar rastra
12 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
62.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
56 mm
Głębokość
46.5 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
56 mm
Wysokość przy najniższym sposobie montażu
46.5 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Płyta czołowa do ochrony przed dotykiem części czynnych bloków zaciskowych. Płyta czołowa służy również do optycznie rozpoznawalnej separacji obwodów elektrycznych w celu uniknięcia błędów w okablowaniu
Dane techniczne
Grubość
2 mm
Ścianka końcowa
Tak
Przegroda
Nie
Kolor
Czarny
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
55 mm
Głębokość
40 mm
Szerokość
6 mm
Szerokość / rozmiar rastra
6 mm
Wysokość
55 mm
Wysokość przy najniższym sposobie montażu
40 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
Wspornik końcowy gwarantuje stałe i pewne mocowanie do szyny i uniemożliwia ześlizgnięcie. Wspornik końcowy posiada opcję znaczenia grup i opcję mocowania wtyczek testowych
Dane techniczne
Długość
55 mm
Głębokość
40 mm
Szerokość
8 mm
Szerokość / rozmiar rastra
8 mm
Wysokość
55 mm
Wysokość przy najniższym sposobie montażu
40 mm
Kolor
Beżowy
Materiał
Tworzywo sztuczne
Sposób montażu
Szyna montażowa DIN TH-35 mm
Klasa palności materiału izolacyjnego zgodna z UL94
